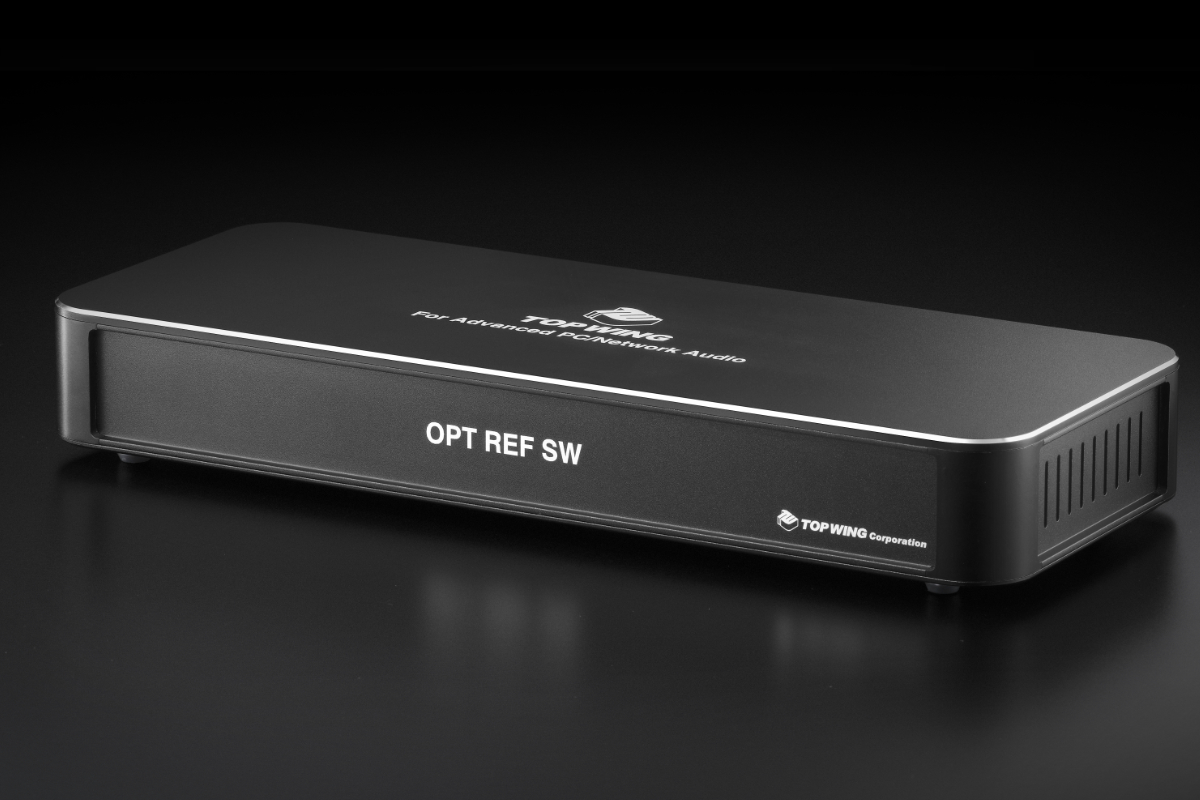

トップウイング、オーディオグレード・スイッチングハブ「OPT REF SW」。LAN／SFP／SFP+端子装備

トップウイングは、オーディオグレード・スイッチングハブ「OPT REF SW」を4月30日（木）に発売する。価格は220,000円（税込）。LAN端子を5系統、SFP端子を3系統、SFP+/SFP端子を4系統備えた完全オリジナル設計のネットワーク機器だと説明している。

同製品は、一般的なネットワーク機器に多い「データが届けばいい」という発想ではなく、伝送過程で発生する電流変動、クロックの揺らぎ、ポート間のノイズ伝搬といった“見えない領域”まで設計対象としたという。同社は、15年後も第一線のリファレンスとして使われ続けることを前提に開発したとしている。

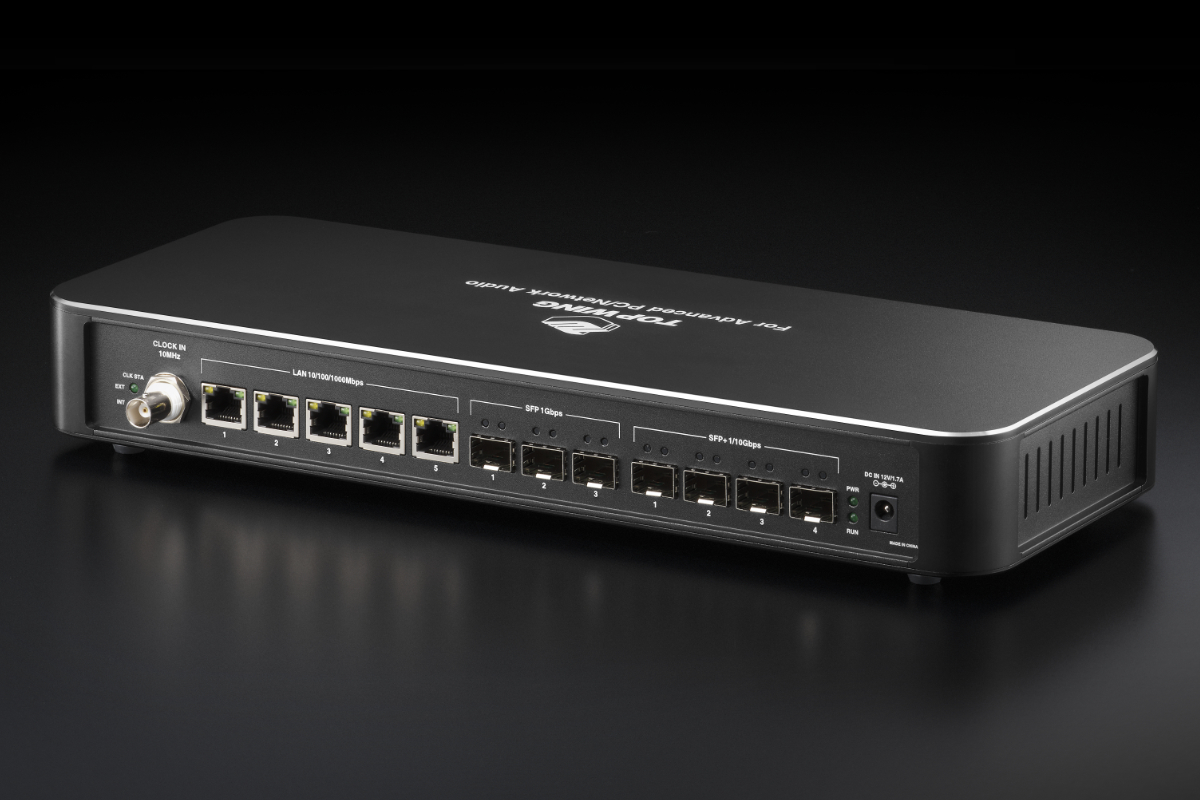

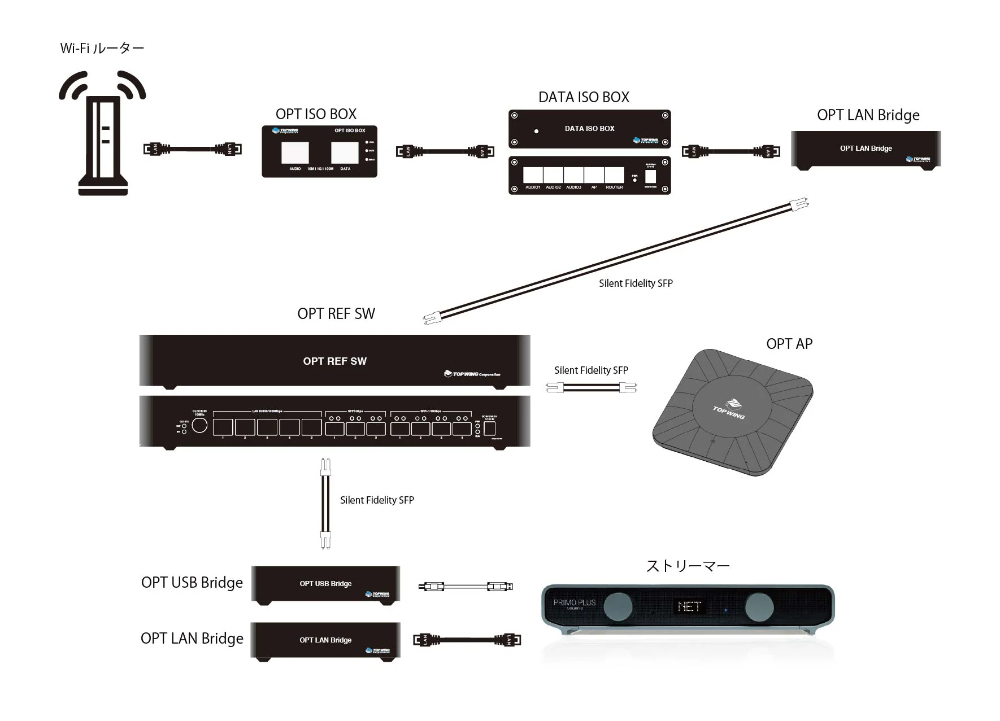

本機の大きな特徴のひとつが、SFPポートの積極活用を前提としたポート構成。LANポートに加えてSFPを3ポート、SFP+/SFPを4ポートを備えることで、一般的なLANケーブル接続はもちろん、光絶縁を行うSFPモジュールの導入、さらにはDACケーブルによる直結までを視野に入れた。メタル接続と光接続を組み合わせながら、システム全体を最短経路かつ最小ノイズで構成するためのレイアウトだと説明している。

クロック回路には、Super TCXO MEMSクロックと低位相ノイズDPLLによる二段構成を採用。±50ppbのSuper TCXO MEMSクロックにより、温度変化に対しても極めて小さなドリフト特性を確保したという。

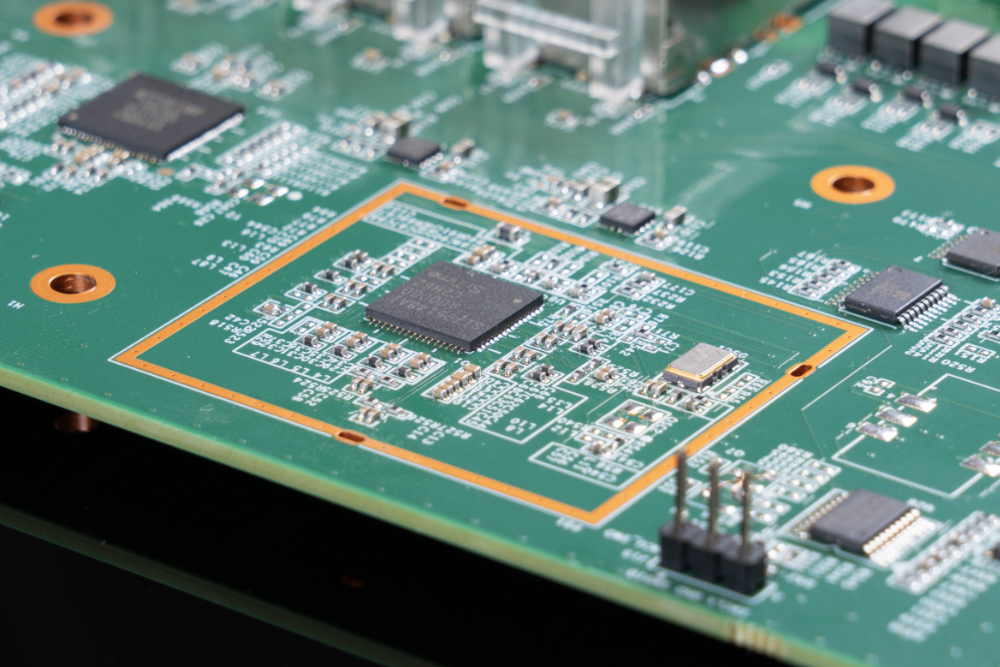

さらに、高性能DPLLによるジッタークリーナー／ディストリビューターを組み合わせることで、実効120fs RMSの低位相ジッターを達成したとする。クロック回路は基板上で独立アイランド化され、銅パターンによる分離や銅製シールドによって外来ノイズから保護しているという。

加えて、単なる低遅延化ではなく、レイテンシーのばらつきと内部動作の安定性を重視したと説明。データ処理経路の短縮、バッファ制御の最適化、CPUのアイドル状態を一定に保つファームウェア調整などを実施し、演算負荷の周期的変動を抑制。これにより電源電流の変動を最小化し、内部電源レールの揺らぎも抑えたとしている。

ポートノイズの低減にも注力した。LANポートでは、信号を絶縁・整形するLANトランスに、同社の各種製品で採用実績のあるチップ型LANトランスを全ポート独立で搭載。クロストークの低減とシグナルパスの最短化を図ったほか、周辺にはコモンモードノイズ対策のフィルター回路も設けた。

SFPポートについても専用の電源レーンを設け、そこで発生する電流変動が他ポートやクロック系へ伝搬しないよう分離している。信号線とクロック配線は独立した基板内層に配置し、等長や特性インピーダンスも厳密に管理したという。

また、外部クロック入力としてBNC端子を搭載。10MHz／50Ω、1.0 - 5.0Vppの矩形波および正弦波に対応し、より高精度な外部クロック源と接続することで、さらなる音質向上も狙えるとしている。内蔵クロックと外部クロックの切り替えは自動で行われる。

操作・設定面ではWebダッシュボードを用意し、各ポートのリンク状態や通信速度の確認、設定変更などが可能。ユーザーがシステム全体の状態を把握し、必要に応じて最適化できる構成とした。

通信規格は、LANがAuto-negotiation 1000Mbps／100Mbps／10Mbps Full、SFPが1000Mbps Full、SFP+/SFPが10G／1000Mbps Full。入力電源は12V／1.7Aで、2.1mm／5.5mmセンタープラス仕様のACアダプターが付属する。外形寸法は335W×130D×42.5Hmm、質量は約1.4kg。保証期間は12カ月。
