オーエス、安全性能を強化した「電動吊りバトン」。ファイナルリミット機能を装備

オーエスは、照明機器やポスターなどの装飾品を舞台の上に吊り下げる「電動吊りバトン」において、安全性のさらなる向上を図った新製品を7月7日に発売した。美術／照明／演出の目的別に３カテゴリーを展開。受注生産品となり、設置や施工を含む都度対応の価格となる。

「電動吊りバトン」は、劇場や多目的施設などで使用される舞台設備。安全性が重視されるなかで、「万が一を未然に防ぐ」をコンセプトに、中型以上のモデルを対象に設計を見直した。

現場での運用実態や保守管理上の課題をもとに、実際の利用環境に即した使いやすさと、保守性の向上を目指して開発したという。

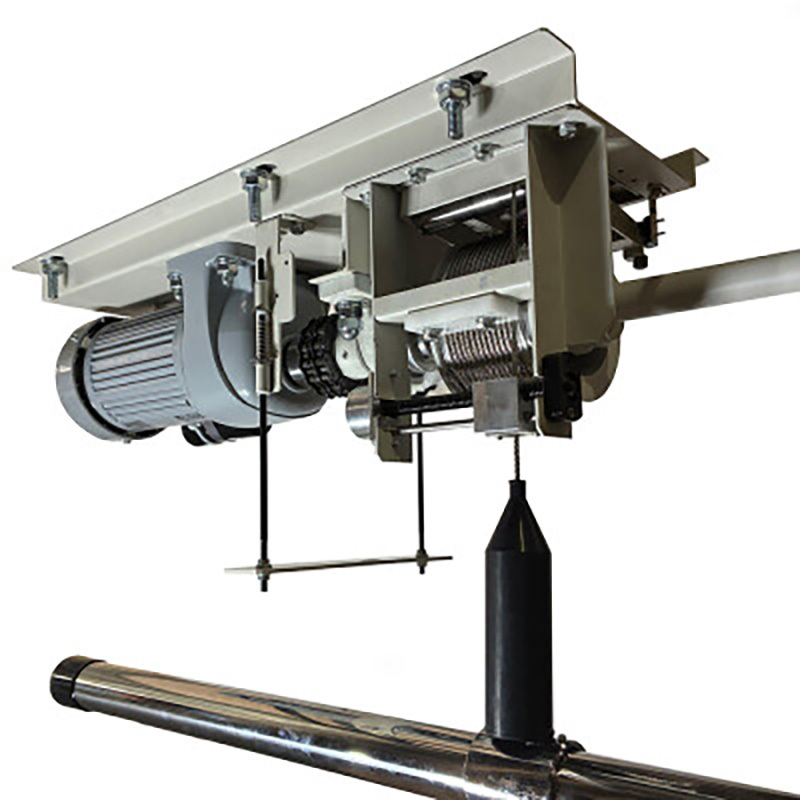

新たな安全対策として、ファイナルリミット機能（FLS）とワイヤークリップカバーを標準装備。FLSは通常のリミットとは独立して動作する最終安全装置で、制御異常や操作ミスが発生した場合でもバトンの過上昇を防止し、設備や人への影響を最小限に抑える。

ワイヤークリップカバーは、ワイヤークリップ部に保護カバーを追加したもの。接触によるケガやリスク低減に配慮した。点検やメンテナンスなどで人が近接する場面における、衣類や機材などの引っ掛かりを防ぐ。

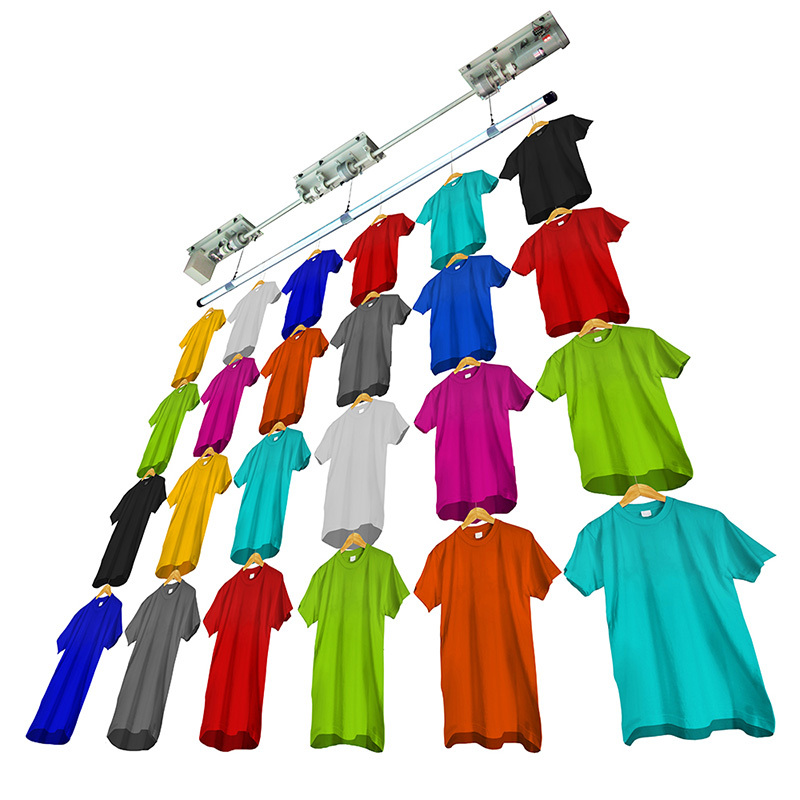

用途に応じて「美術バトン」「照明バトン」「演出バトン」の3カテゴリーで展開する。吊り下げバトンの形状には丸型パイプや角型パイプ、上下トラス型など多種を用意。

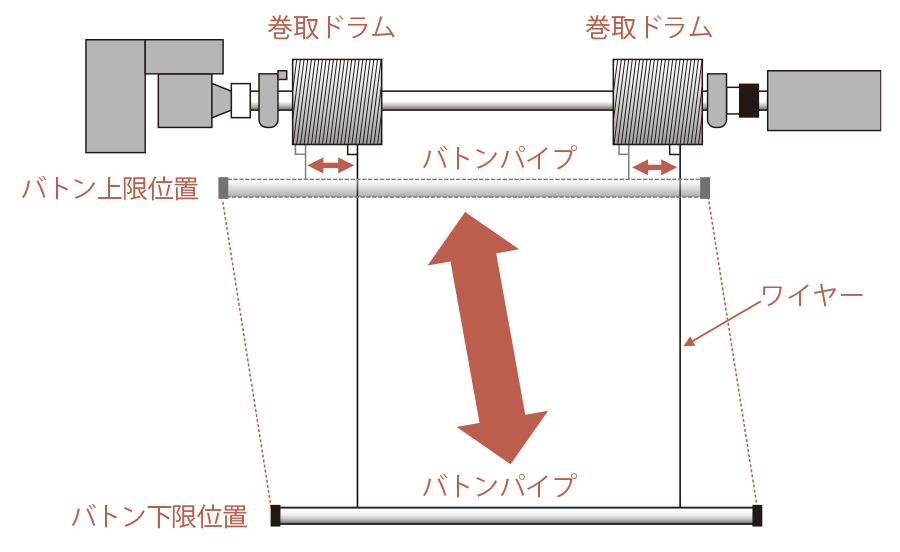

安全設計思想にもとづき、巻取ドラムへのワイヤーの巻き込み角度を直角に保持する、独自の「ゼロフリート」を採用するモデルもラインナップする。

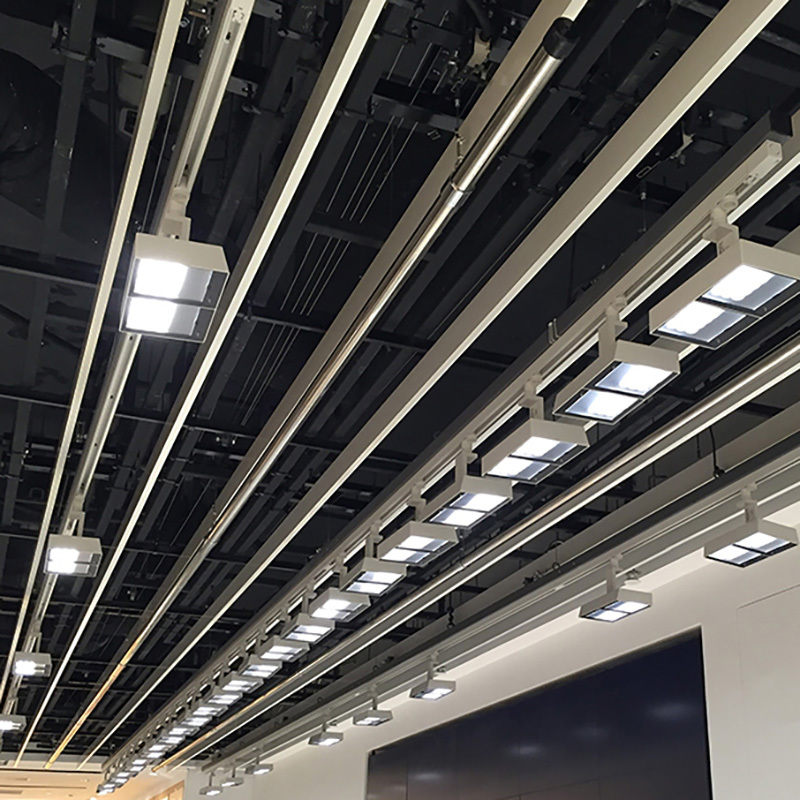

「照明バトン」には、照明装置をすぐに取り付けして利用可能にするケーブルリール／配線ダクトレールを標準装備。「演出バトン」には、複雑なスポットライト演出などに対応するサーボモーターと特殊制御機能を搭載する。

「電動吊りバトン」主な仕様と型式ラインアップ

美術バトン
サイズ仕様／吊り荷重 (kgf)／ストローク長 (mm)／バトン長 (mm)／バトン形状／型式
中型�T／50／5000／4000／丸パイプ／BEM-UL
中型�T／50／5000／4000／角パイプ／BEM-UK
中型�U／80／6000／6000／丸パイプ／BEL-UL
中型�U／80／6000／6000／角パイプ／BEL-UK
中型�V／100／6000／6000／丸パイプ／BED-UL
中型�V／100／6000／6000／角パイプ／BED-UK
大型�T／150／6000／6000／丸パイプ／BET-UL
大型�T／150／6000／6000／角パイプ／BET-UK
大型�T／150／6000／3000／グリッド／BET-UG
大型�T／150／6000／3000／トラス／BET-UT
大型�U／250／12000／12000／丸パイプ／BEX-UL
大型�U／250／12000／12000／角パイプ／BEX-UK
大型�U／250／6000／6000／グリッド／BEX-UG
大型�U／250／12000／6000／トラス／BEX-UT

照明バトン
サイズ仕様／吊り荷重 (kgf)／ストローク長 (mm)／バトン長 (mm)／バトン形状／型式
中型�T／50／5000／4000／角パイプ／BLM-UK
中型�U／80／6000／6000／角パイプ／BLL-UK
中型�V／100／6000／6000／角パイプ／BLD-UK
大型�T／150／6000／6000／角パイプ／BLT-UK
大型�T／150／6000／3000／トラス／BLT-UT
大型�U／250／12000／12000／角パイプ／BLX-UK
大型�U／250／12000／6000／トラス／BLX-UT

演出バトン
サイズ仕様／吊り荷重 (kgf)／ストローク長 (mm)／バトン長 (mm)／バトン形状／型式
中型�T／50／5000／4000／丸パイプ／BPM-UL
中型�U／80／6000／6000／丸パイプ／BPL-UL
中型�V／100／6000／6000／丸パイプ／BPD-UL
